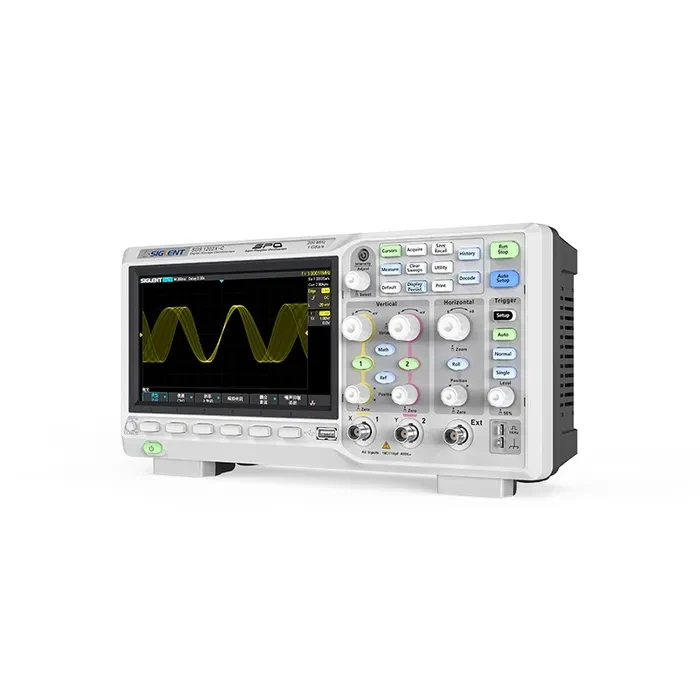

Портативний осцилограф SIGLENT SDS1202X-C
Осцилограф SIGLENT SDS1202X-C являє собою передовий пристрій для точного та зручного аналізу сигналів з широкою смугою пропускання та високою частотою дискретизації. Цей прилад, маючи смугу пропускання 200 МГц і два аналогові канали, забезпечує чудову якість вимірювань і широкий функціонал, що підходить як для професіоналів, так і для любителів електроніки.
Основні особливості:
Висока продуктивність:
- Смуга пропускання: 200 МГц
- Частота дискретизації: до 1 Гв/с
- Пам'ять: 14 М точок
- Швидкість захоплення осцилограм: до 100 000 осц. за секунду (нормальний режим) та до 400 000 осц. за секунду (режим послідовності)
Інноваційна технологія SPO:
- Система SPO (Super Phosphor Oscilloscope): Забезпечує відмінну якість відображення сигналу з мінімальними шумами. Яскравість сигналу відображається з 256 рівнями градації та колірної температури.
Функціональні можливості:
- Режими синхронізації: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
- Підтримка синхронізації та декодування: IIC, SPI, UART, RS232, CAN, LIN
- Декодування протоколів передачі даних у стандартній конфігурації.
Математичні функції та аналіз:
- БПФ (Швидке перетворення Фур'є): 1 М точок для детального аналізу спектрів сигналів.
- Математичні функції: складання, віднімання, множення, поділ, інтеграл, диференціал, квадратний корінь.
- Функція запису історії осцилограми: до 80 000 кадрів для глибокого аналізу сигналів.
Додаткові можливості:
- Сегментований режим збору даних (Sequence): Розділяє запис на сегменти до 80 000, мінімізуючи мертвий час і забезпечуючи максимально повне захоплення подій.
- Функція Pass/Fail: Високошвидкісна апаратна перевірка на відповідність вимогам.
- Кнопка для налаштувань користувача: Швидкий доступ до індивідуальних налаштувань або повернення до заводських.
Інтерфейси та відображення:
- Дисплей: 7-дюймовий TFT з роздільною здатністю 800х480 пікселів.
- Інтерфейси: USB Host, USB Device (USB-TMC), LAN (VXI-11), Pass / Fail, Trigger Out.
- Підтримка SCPI команд і вбудована інтерактивна довідка для зручності роботи.
SIGLENT SDS1202X-C - це потужний інструмент для точного аналізу та вимірювань, який поєднує в собі високу продуктивність, широкий функціонал і зручність використання. Завдяки своїй високій частоті дискретизації, великому об'єму пам'яті та передовим технологіям, він ідеально підходить для складних завдань у галузі електроніки та радіотехніки.
